| 产品特性：品牌设备 | 加工定制：否 | 印版形式：平版 |
| 类别：锡膏印刷 | 印刷颜色：常规 | 适用对象：PCB线路板 |
| 适用材质：PCB线路板 | 品牌：GKG | 产品类型：全新 |
| 售后服务：全新保修一年 | 型号：GKG GSE |
高精度，高速度，高稳定性，高性价比

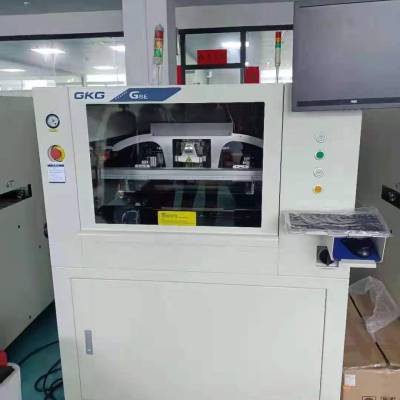

GSE 全自动视觉印刷机是一款针对SMT应用领域的新产品，具有高精度，高速度，高稳定性，高性价比的特点。
GSE Specifications / GSE 技术参数:
| 基板处理: | |
| 基板尺寸（XxY） | 400*340mm |
| 最小基板尺寸（XxY） | 50*50mm |
| 基板厚度尺寸 | 0.4~6mm |
| 基板重量 | 3Kg |
| 基板边缘间隙 | 2.5mm |
| 过板高度 | 15mm |
| 传输高度 | 900 ± 40mm |
| 传输速度 | 1500mm/s(Max) |
| 传输方式 | One stage 一段式运输导轨 |
| 基板夹持 | 手动上压片 |
| 柔性边夹 | |
| 基板支撑方法 | 磁性顶针 |
| 等高块 | |
| 手动调节顶升平台 | |
| 印刷参数 | |
| 印刷脱模（Snap-off） | 0-20mm |
| 印刷模式 | 单或双刮刀印刷 |
| 刮刀类型 | 胶刮刀/钢刮刀(角度45/55/60) |
| 印刷速度 | 10~200mm/sec |
| 印刷压力 | 0.5~10Kg |
| 模板框架尺寸 | 370*370mm~737*737mm |
| 清洗方式 | 滴淋式清洗系统 |
| 加强型真空吸附功能 | |
| 干、湿、真空三种模式 | |
| 影像: | |
| 影像视域（FOV） | 8*6mm |
| 基准点类型 | 标准形状基准点 |
| 焊盘 | |
| 开孔 | |
| 摄像机系统 | 上/下成像的视觉系统 |
| 模拟相机 | |
| 几何匹配定位 | |
| 性能: | |
| 系统对准精度和重复精度 | ±0.01mm |
| 实际焊膏印置重复精度 | ±0.025mm |
| 基于第三方测试系统（德国CTQ）验证的实际焊膏印刷位置重复精度 | |
| 印刷周期 | <8 sec(不包括印刷及清洗时间) |
| 设备: | |
| 功率要求 | AC:220±10%,50/60HZ，2.5KW |
| 压缩空气要求 | 4~6 Kgf/cm2 |
| 耗气量 | 约5L/min |
| 工作环境温度 | 一20℃~+45℃ |
| 工作环境湿度 | 30%~60% |
| 机器高度（去除三色灯） | 1463(H)mm |
| 机器长度 | 1158(L)mm |
| 机器宽度 | 1362(W)mm |
| 机器重量 | Approx：约1000Kg |
